第?1?章?儀器說明

KSQL-310S-KHF 卡氏加熱爐填補了國內空白，采用獨特的針頭設計，一次操作既可以實現載氣輸入，水汽輸出，同時由于新的氣路設計用極小的流量就可以實現水分蒸汽的傳輸，每次進樣只需更換樣品瓶操作方便，無需等待樣品瓶冷卻之后更換瓶蓋。

第?2?章?儀器組成說明

KSQL-310S-KHF 卡氏加熱爐主要分為兩個部分，第一個是V-310S庫侖法卡爾費休水分測定儀，第二個是KHF-100卡氏加熱爐，由這兩部分組成了完整的KSQL-310S-KHF 鋰電池材料專用卡氏水分測定儀。

第?3?章?310S水分儀的安裝與調試

3.1、在使用前，把滴定池所有的玻璃口打開，滴定池、干燥管、密封塞可用水清洗。清洗后放在大約 80℃的烘箱內烘干，然后自然冷卻。特別注意陰極室、測量電極不能用水清洗，可用丙酮、甲醇等有機溶劑進行清洗，清洗后用吹風機吹干。

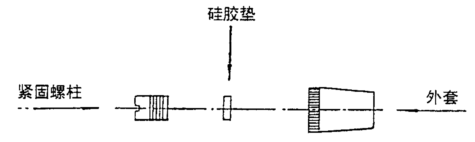

3.2、把硅膠裝入干燥管中，注意不要把硅膠粉末裝入。然后將試樣注入口的旋塞裝好，如下圖所示。

完成上述操作后，把攪拌子通過樣品注入口小心放入。然后分別在測量電極、陰極室電極、陰極室干燥管、進樣旋塞、密封塞的磨口處，均勻地涂上一層真空潤滑脂，除陰極室的干燥管和密封管不裝外，其他均裝到相應的部位上，輕輕轉動一下，使其較好的密封。

3.3、將大約 100～120 毫升的試劑用漏斗（必須干凈、干燥）通過密封口注入 ?到陽極室，再用漏斗向陰極室注入試劑，陰極室和陽極室的液面高度要保持一致。以上操作完畢后將干燥管、密封塞裝好，輕輕轉動一下，使其較好的密封（該操作應在通風櫥內進行）。把測量電極、電解電極插頭分別插入相對應的插座中。

3.4、 電解池準備正常情況下，接通 220V 電源。將開關打開，儀器將自動進入主界面如下圖所示。

在主界面內，點擊右側功能菜單按鈕，儀器即可進入其它相應功能，具體說明如下：

“設置”功能：用于完成對測試選項、日期時間、聲音及顯示設備、語言、通信等相

應參數的設置。

“方法”功能，用于完成對濃度計算公式方法的選擇及參數設置。

“數據”功能，用于完成歷史數據查詢的功能。

“功能”功能，預留的連接自動進樣器功能。

“幫助”功能，用于查看與儀器有關的信息及常見故障及注意事項

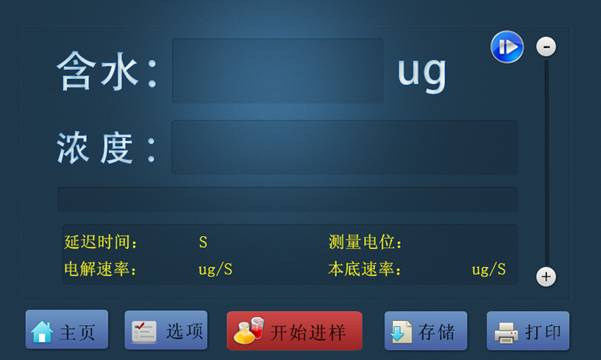

3.5、打開儀器電源，顯示開機界面，按測定鍵進入測量界面，調節+ -號鍵增減攪拌速度，直至攪拌珠勻速轉動，轉動時保證杯內液體不要濺到液位上方的杯內壁為宜。

3.6、初次使用新鮮的庫侖電量法卡爾費休試劑含有過量的碘，顏色為深紅色，儀器中間提示過碘狀態，然后用微量注射器抽取20～50ul的純水從加樣口緩慢加入反應杯液面以下，直至反應杯內液體顏色變淡黃色，儀器左上方提示過水，含水量顯示值開始計數，停止加水，如果加入過多的水會導致電解平衡需要較長的時間。

3.7、如果新加入的卡爾費休試劑顏色顯示為淡黃色，表示試劑已經吸潮，儀器界面中間不會顯示過碘，而是顯示“正在穩定過正中，請等待”，此時不需要加水，等待儀器電解至平衡，顯示正常狀態即可。

3.8、當儀器電解平衡后，界面的中間位置 會顯示“準備好滴定了，可以進樣測試了”，儀器則可正常使用。

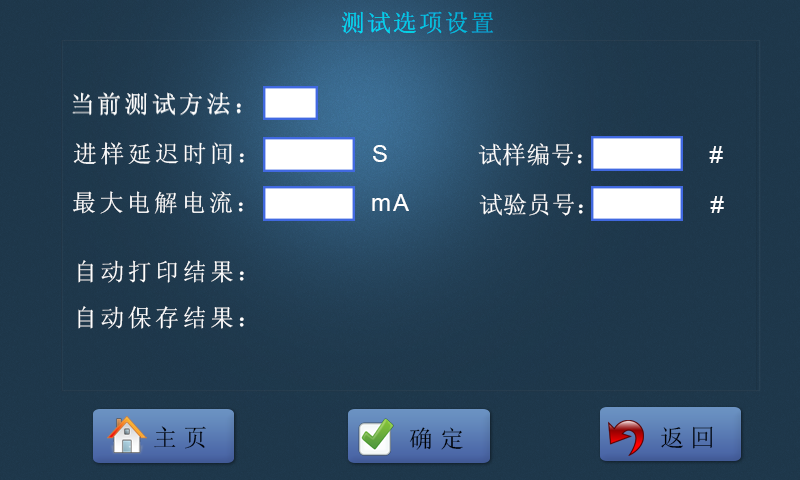

3.9、當測試一般液體樣品時“進樣延遲時間”可以設為5-30秒，當與卡氏加熱爐聯用時，則“進樣延遲時間”必須大于120秒。

第?4?章?卡氏加熱爐的安裝

4.1、加熱爐示意圖

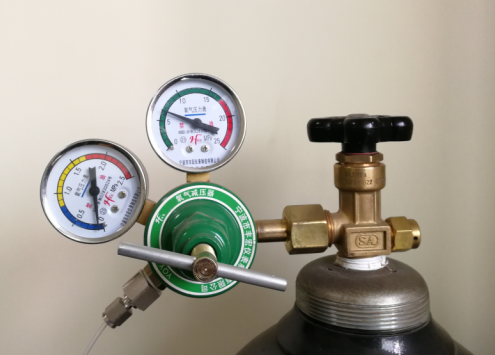

4.2、采用鋼瓶為氣源時，先安裝減壓閥

4.3、將3.2mm管路的接頭安裝至減壓閥出氣口

4.4、將外徑3.2mm的PTFE管路一頭介入減壓閥接頭，另外一頭安裝至加熱爐背后的進氣口接頭。

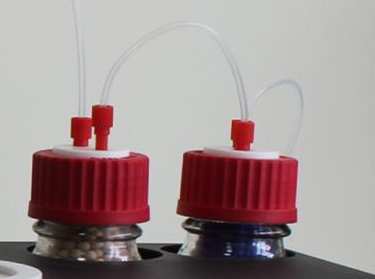

4.5、氣口鏈接至儀器上方的兩個干燥瓶，并且將干燥瓶用管路相連接。

4.6、加熱爐擺放在水分測定儀右側，將加熱伴管出氣口插入水分儀電解池樣口，出氣口通至液面以下，將樣品瓶空瓶放入到加熱孔中，并且將空芯進樣針插入樣品瓶中。

4.7、打開氣源，調節輸出壓力約 0.1MPa ，調節氣體流量計流量至所需流量（約40~70ml/min ），此時加熱伴管出口應有氣體流出。

4.8、打開 KHF-100 的后方的電源開關，在溫控面板上設置所需溫度，如需修改溫度先按鍵移動光標點，再按▲或▼鍵增減溫度，修改完成后按?鍵確認，等待溫度升溫穩定，預熱并吹掃樣品瓶及管路中的水分，等待水分儀滴定平衡。

4.9、稱量樣品并裝入樣品瓶中。

4.10、將裝有樣品的樣品瓶放入加熱孔中，插入空芯針，在水分測定儀上輸入樣品重量，調整延時時間，同時水分儀上開始測量。在屏幕上點方法，并且在方法中輸入樣品稱重質量，等待測量完成顯示最終含水量結果。

4.11、樣品測試完成后，更換樣品瓶可繼續測量下一個樣品。

4.12、所有測試完成后，將加熱伴管出口拔出滴定池，并蓋上原來的密封加樣塞，才能關機降溫，最后關閉氣源。

第?5?章?注意事項

5.1、加熱爐外殼和樣品瓶有高溫，請勿用手直接觸摸，防止?fàn)C傷。

5.2、測量結束后請從電解池中拔出氣體進樣管，防止液體倒流。

5.3、測量高溫溶解物質，加熱溫度不能大于樣品的熔點，否則可能造成管路堵塞。
