一、概述
靜液壓爆破試驗機適用于各種流體輸送用塑料管材進行管材液壓瞬時爆破和長期恒定耐壓下熱塑性管材耐破壞時間的測定。它是各科研院所、質檢部門及管材生產廠家必備的檢測儀器。
靜液壓試驗機采用PC機中央集群控制。每一路為一個模塊，每個模塊設有一個微電腦，用來接收嵌入式PC機控制指令，實現控制，同時通過串行總線不斷的把控制信息反饋給PC機，由PC機完成試驗數據的采集和存儲功能。其具有管材破裂識別、實時監控、來電數據恢復、打印、存儲試驗結果、試樣預處理設置等功能。采用Windows操作平臺，菜單提示，操作起來簡單方便；實驗過程中，壓力和時間同時實時顯示嗎，精確可信，信息量大；同時逐點描繪出壓力時間曲線，壓力變化過程明顯直觀。試驗結果以文本形式記錄在硬盤上作為永久保存資料并隨時打印輸出，便于日后查閱和比較。本機采用液壓（介質為純凈水）系統加壓，安全可靠，電磁閥等關鍵件采用國外進口的先進配件。
| 標準號 | 標準名稱 |
| GB/T6111-2018 | 液體輸送用熱塑性塑料管材耐內壓試驗方法 |
| GB/T15560-95 | 流體輸送用塑料管材液壓瞬時爆破和耐壓試驗方法 |
| IS01167-2006 | Thermoplastics pipes, fittings and assemblies for the conveyance of fluids –Determination of the resistance to internal pressure — Part 1: General method |
| ASTM D1598-2004 | Pipe, Plastic, Under Constant Internal Pressure, Time-to-Failure of (No S/S Document) |
| ASTM D1599 | Standard Test Method forResistance to Short-Time Hydraulic Pressure of Plastic Pipe, Tubing, and Fittings1 |
二、符合標準
三、工作原理
在PC機上輸入管材的環應力、壁厚和平均外徑等參數，自動計算出試驗壓力，數據通過RS232串口傳遞給下位機（單片機嵌入式系統），下位機自動對管材進行恒壓，高壓泵產生高壓液體壓力源，經過壓力控制系統，由高壓軟管輸送給介質恒溫箱內的試樣中，進行管材的長時間靜液壓試驗或爆破試驗。此設備的檢測結果能夠充分體現企業的產品質量的水平。
四、儀器特點
1.主機特點（壓力中心控制系統）
★ 系統主界面方式:
多層 一體化顯示方式，每路都能顯示壓力,時間,溫度曲線
★ 集成模塊化設計:
| 每個模塊能采集和控制1個工位共計2個電磁閥的啟閉，并能夠采集1個工位的壓力值，采用高可靠的控制芯片，抗強電磁干擾，保證控制萬無一失。
|
主路最大壓力16Mpa，分路最大壓力10Mpa。試驗工位數自由組合，該主機最多可安裝30個標準控制模塊，每個控制模塊可以接1個獨立的工位，一臺主機可對10個工位進行單獨的控制，互不干擾，主機內部可自由增加和減少模塊的數量，便于升級維護。
★ 設計功能多樣化：
可進行管道長期靜液壓試驗又可做管材的爆破試驗，還可用于熱塑性管材靜液壓狀態下的熱穩定性試驗。每路都具有多級蓄能壓力控制，響應速度快，確保壓力控制穩定；可延長電磁閥的使用壽命。
★ 高精度高穩定性:
為確保儀器長期穩定性該機技術核心及關鍵部件全球采購，產地源于美國、德國、日本和英國著名公司及品牌，確保儀器的高精度、高穩定性。
★ 壓力控制范圍寬:
每個工位壓力控制范圍均為0.4-10MPa任意設定。
★ 高可靠性的保證:
所有電氣、機械及軟件部分均設有安全防護措施。如防漏電，防短路，防靜電，防干擾，防滲漏，防停電，防誤操作等等。
★ 集成模塊式組裝：
每一路都設有一臺微控單元和電磁閥控制單元，互不干擾，一路試驗破裂不影響其他路的正常試驗。
★界面中英文及人性化設計：

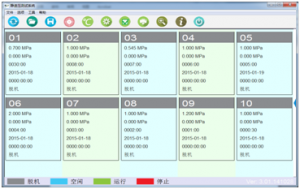

控制主界面具有主路電腦壓力實時顯示，分路壓力峰值實時顯示功能，在主試驗界面可以選擇顯示每個工位的計時壓力、設定壓力、剩余時間、設定時間、延時試驗時間、介質箱溫度和備注等眾多信息，一目了然，不用進入單路界面即可對關注的內容一覽無余。
★ 產品共分三部分：
壓力主機、安全防護箱、夾具。每部分規格型號由用戶選擇，也可承接客戶特殊定制。
壓力源系統：
★ 主壓力源自成一體、一臺壓力源可接多臺主機
★ 主壓力高，流量大
★ 壓力范圍寬，蓄能壓力任意可調
★ 缺水自動補水模塊，確保泵體不因斷水而損壞
★ 噪音小，安全穩定
★ 儀器自帶漏電保護和缺水保護功能
五、技術參數
| 管材靜液壓試驗機 | ||
| 型號; | LSD-JYY | |
| 品牌; | 群隆 | |
| 試驗管徑范圍 | D110? D315? D450? 630（可選） | |
| 試驗路數 | 1L路 3路? 6路（可選） | |
| 控制方式 | PC機控制 | |
| 數據保存 | 每路都具有斷電數據保護功能，開機即可恢復 | |
| 時間 | 定時時間 | 0~9999小時59分59秒 |
| 計時精度 | ±0.1% | |
| 時間分辨率 | 1s | |
| 最小設置單位 | min | |
| 壓力 | 壓力控制范圍 | 0.4~10MPa任意設定；可以設置其他壓力單位如：MPa、PSI或bar |
| 壓力控制精度 | -1%~ +2%之間，也可以任意設定 | |
| 壓力顯示分辨率 | 0.001MPa | |
| 測量范圍 | 4%~100%FS | |
| 示值允許誤差極限 | 示值的1%以內 | |
?
六、主要配置
| 名稱 | 產地 | 數量 |
| 電磁閥 | 英國 | 工位數*2 |
| 壓力傳感器 | 丹麥 | 工位數*1+1 |
| 高壓柱塞泵 | 美國 | 1 |
| 蓄能器 | 浙江 | 工位數*1 |
| 高壓軟管 | 不銹鋼接頭，高溫高壓軟管，(水箱耐壓管耐溫95℃耐壓63MPa)柔軟性適合各種實驗員操作 | 工位數*1 |
| 電腦(PC) | 19寸聯想或惠普電腦 | 1套 |
七、儀器參考圖
八、水箱規格
| WS恒溫水箱 | |
| 試驗路數 | 根據主機路數而定 |
| 試驗溫度 | 含制冷系統的控溫范圍20℃–95℃ |
| 控溫精度 | ±1℃ |
| 內膽材質 | 內外全304不銹鋼 |
| 內膽尺寸 | 具體按合同為準 |
| 加熱功率 | 9KW(常規)(具體按合同為準) |
| 開啟水箱蓋系統 | 315以上水箱為氣缸控制 |
?
?
常用水箱規格推薦：
| 產品名稱 | 系列 | 規格型號 | 技術性能 | ||||
| 支路數 | 管徑mm | 性能 | 容積 | 外板噴塑 | |||
| 管材耐壓試驗機（靜液壓試驗） | 恒溫介質箱LSD系列 | LSD-A-1-110 | 1 | ? 110 | 控溫儀表LED顯示、箱內體加熱，體外循環、控溫范圍：室溫~95℃ ，控溫誤差：±1℃；加熱功率：3kW～20kW 有加熱功能.
注：1、容積尺寸僅供參考。支路數和管徑?jīng)Q定容積的尺寸。以訂貨為準。 2、內膽為不銹鋼，外膽為鋼板噴塑或不銹鋼 |
450×600×800mm3 | |
| LSD-A-1-315 | 1 | ? 315 | 500×600×900mm3 | ||||
| LSD-A-1-450 | 1 | ? 450 | 600×800×1400mm3 | ||||
| LSD-A-3-110 | 3 | ? 110 | 600×1000×1400mm3 | ||||
| LSD-A-3-315 | 3 | ? 315 | 700×1100×1600mm3 | ||||
| LSD-A-3-450 | 3 | ? 450 | 900×1100×1700mm3 | ||||
| LSD-A-3-630 | 3 | ? 630 | 1100×1200×1700mm3 | ||||
| LSD-A-6-630 | 6 | ? 630 | 1500×1700×1700mm3 | ||||
| LSD-B-1-110 | 1 | ? 110 | 控溫儀表LED顯示、箱內體加熱，體外循環、控溫范圍： 15~95℃ ，控溫誤差：±1℃；加熱功率：3kW～20kW有加熱、制冷功能.
注：1、容積尺寸僅供參考。支路數和管徑?jīng)Q定容積的尺寸。以訂貨為準。 2、內膽為不銹鋼，外膽為鋼板噴塑或不銹鋼 |
450×600×800mm3 | |||
| LSD-B-1-315 | 1 | ? 315 | 500×600×900mm3 | ||||
| LSD-B-1-450 | 1 | ? 450 | 600×800×1400mm3 | ||||
| LSD-B-3-110 | 3 | ? 110 | 600×1000×1400mm3 | ||||
| LSD-B-3-315 | 3 | ? 315 | 700×1100×1600mm3 | ||||
| LSD-B-3-450 | 3 | ? 450 | 900×1100×1700mm3 | ||||
| LSD-B-3-630 | 3 | ? 630 | 1100×1200×1700mm3 | ||||
| LSD-B-6-630 | 6 | ? 630 | 1500×1700×1700mm3 | ||||
?
?九、不銹鋼夾具
- 產品描述
塑料管材、管件密封夾具系列產品，主要用于液壓測試試驗和負壓測試試驗。采用無拉桿徑向密封，滿足ISO、GB等相關標準的要求。可適用于PVC、 PE、 PP-R 、內襯鋼骨架復合等各種管材管件的端部密封，該夾具主要由夾緊塊、橢圓端頭、硅膠密封圈、壓圈等主要零部件組成。
二、符合標準
GB/T6111-2009、GB/T15560-95、GB/T18997.1-2003、GB/T18997.2-2003、ISO1167-2006、ASTM D1598-2004、ASTM D1599
三、產品特點
1、φ10—φ1200采用精密鑄造加工，密封采用A型徑向密封結構，材質全部采用優質304不銹鋼材料，夾具零部件外表面不銹鋼本色均勻一致，具有高強度，耐腐蝕性。
2、該夾具結構簡單，操作便捷，實驗時實現了先裝卡再密封的工序流程，確保裝卡100%無滲漏。
3、夾具裝配時，無需專用裝卡支架，3KG以上零部件均有安全吊裝裝置。
4、分瓣式夾緊塊結構，可實現自動對心，使管材管件夾持更加牢固，夾緊塊設計為實心結構，以保證強度和夾持牢固度，易于搬運及組裝操作。
5、夾具端部采用四腳支撐，使安裝更便捷，試驗時使試樣穩定在浴槽中。

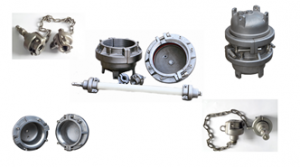

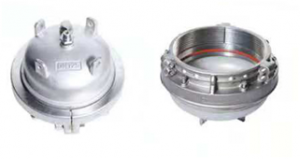

四、產品實拍圖片
]]>
